九三閱兵大家都看了吧？這次最受外界矚目的裝備當屬首次亮相的DF-61洲際彈道導彈，據傳其末端最大速度可以達到馬赫25（注:傳說奧特曼的飛行速度僅為馬赫10），還有此前已經亮相過的DF-17高超聲速導彈，高超飛行的能力讓世界現存反導系統難以攔截，妥妥的“國之重器”！

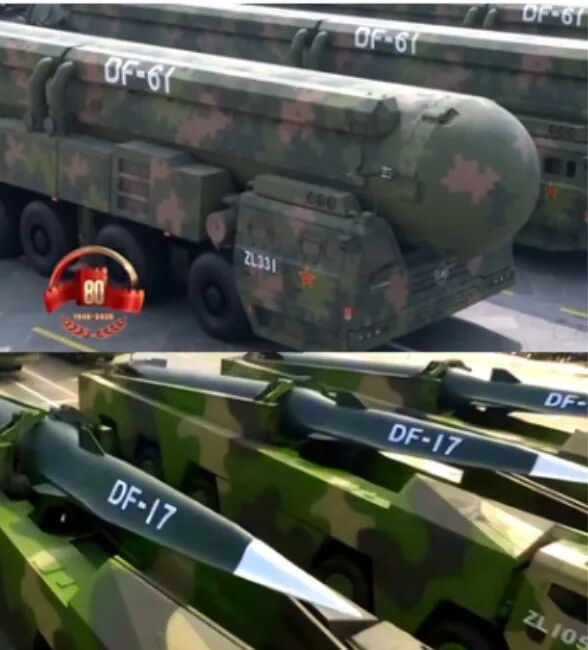

圖1 “DF-61”洲際彈道導彈和“DF-17”高超聲速導彈
然而你可知道，飛行速度這么快的代價是什么？當人類駕駛有史以來最快飛機X-15試圖沖刺馬赫5以上的飛行速度，機腹結構被“某種力量”撕裂變形；當DF-61洲際彈道導彈以馬赫20以上的末段速度沖向任務地點，彈頭溫度足以讓金屬軟化；當“嫦娥飛船”返回艙以馬赫30的速度穿越大氣層返回地面，表面涂層燒蝕殆盡。究竟是什么讓這些航天器和飛機在看不見的空氣中遭遇“燒傷”甚至解體？你可能會以為，是摩擦。其實不然。真正的罪魁禍?zhǔn)?，是一種隱藏在空氣中的“隱形墻”——激波。

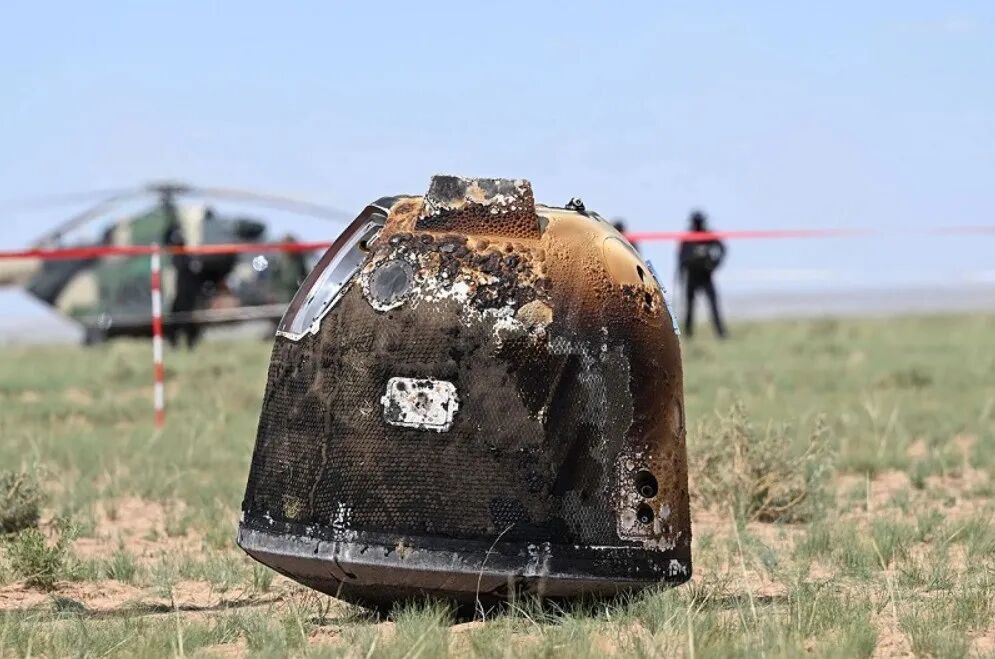

圖2 “嫦娥六號”返回艙表面遭受嚴重?zé)g
圖3 超聲速風洞中拍攝到鈍頭體前面出現的“弓形激波”
什么是激波？
設想你正劃著小船逆水前行，船頭不斷堆積水波，最終匯聚成一道浪墻。飛機在空中飛行也一樣：當飛行速度接近甚至超過聲音傳播速度時，機體前方的空氣來不及躲避，被壓縮成一堵看不見的“空氣墻”——這就是激波。美國宇航局通過現代攝影手段捕獲到了兩架超聲速飛機飛行時產生的激波（顏色為后期添加），是不是很像湖中快艇產生的水波？

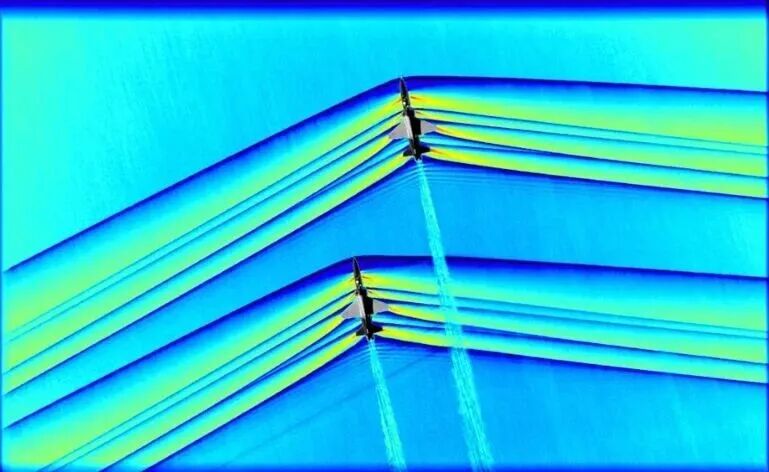

圖4 NASA拍攝的兩架超聲速飛機產生的激波
它不是普通的風，也不是簡單的壓強波，而是一種“劇變現象”：在極薄的空間內，空氣的壓力、溫度和密度突然躍升。前一刻空氣還平靜如水，下一刻便被壓縮成灼熱的高溫高壓氣體。飛行馬赫數越高，波后氣體的溫度、壓強就越高（相關空氣動力學原理圖 5所示）。這股能量巨大得令人膽寒：它可以瞬間把金屬燒紅，甚至摧毀機體結構。難怪當航天器再入大氣層時，必須披上一層厚厚的防熱瓷磚。
圖5 激波前后空氣性質變化的示意圖
激波為何如此可怕？
因?yàn)樗皝?lái)得快，力道猛，范圍廣”。當飛行器以超音速飛行，激波就像緊貼機身的“烈焰刀鋒”，速度越快，激波的破壞力越大，所到之處壓強劇變、熱量劇增。一旦處理不當，輕則表面炭化剝落，重則結構斷裂、飛行器解體。

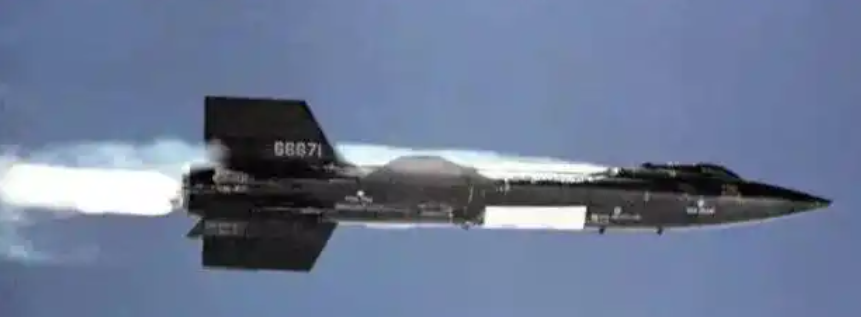

圖 6為人類有史以來駕駛過的最快飛機X-15A-2，在1967年以馬赫6.7的速度飛行時，由于加裝的外部油箱改變了流場分布，使激波打到了垂尾上，致使局部熱量陡增，最終導致結構嚴重?zé)g、飛機全面返廠翻修。激波的存在，對飛行器設計者來說，既是攔路虎，也是照妖鏡——一切結構薄弱、布局不當之處，在它面前都無所遁形。
圖6 X-15A-2飛機結構曾多次被激波破壞
人類如何對抗激波？
面對這道“看不見的墻”，工程師展開了一場場隱形的博弈。為了抵抗高溫，他們研制了耐燒蝕材料、隔熱涂層，將高速飛行器頭部進行鈍化處理；為了減小激波阻力，他們發明了減阻桿、逆向射流等技術將激波推離飛行器表面。他們反復優化翼型、強化結構，還在地面搭建了高超聲速風洞復現激波，在風洞中“先見未來”，讓激波為我所知。

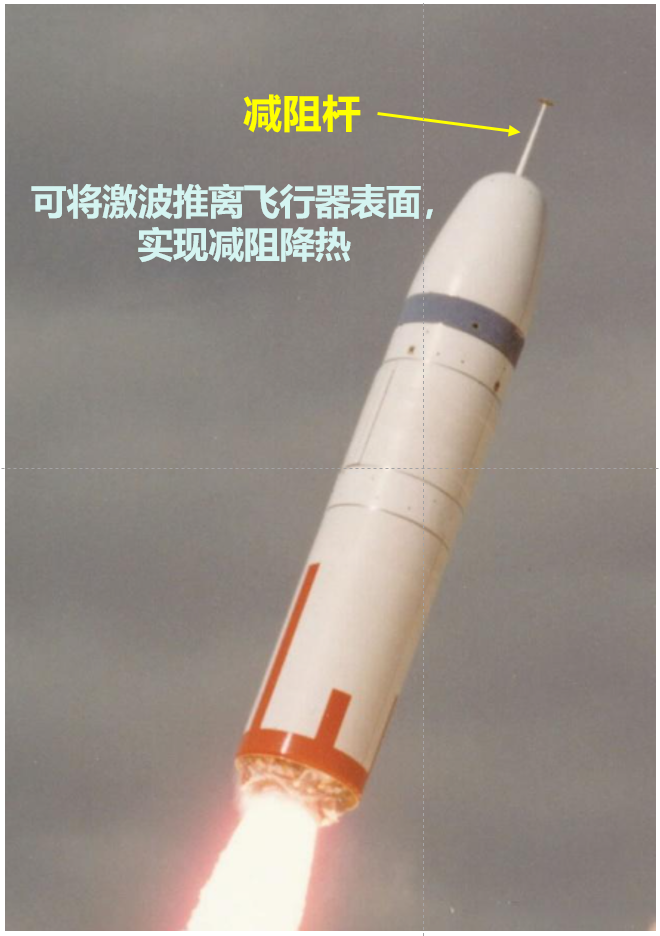

圖7 部分彈道導彈頭部存在的減阻桿

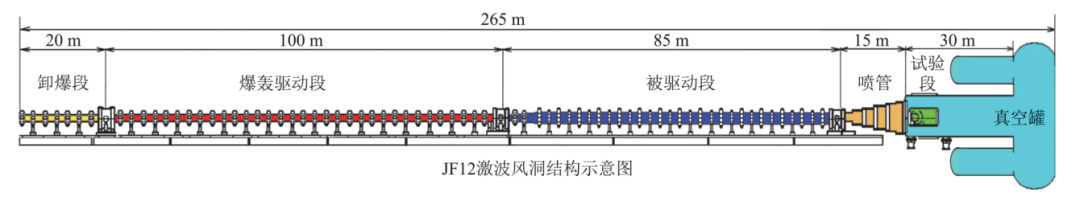

圖8 中國科學院力學研究所JF12高超聲速風洞原理示意圖[1]
但激波只是危險嗎？這恰恰是故事的反轉。
利用激波：從敵人到盟友
既然激波可以集中能量，那為何不用它“加個力”？1959年，英國學者Nonweiler[2]首次提出了“乘波體”概念，最常見的乘波體外形如圖 9所示。通過特定的設計方法，飛行器能夠“騎”在激波上飛行，巧妙利用了激波產生的高壓氣體增加升力，拉開了人類對激波開發利用的大幕。但此類構型往往極為扁平，內部較小的容積使工程應用非常困難。

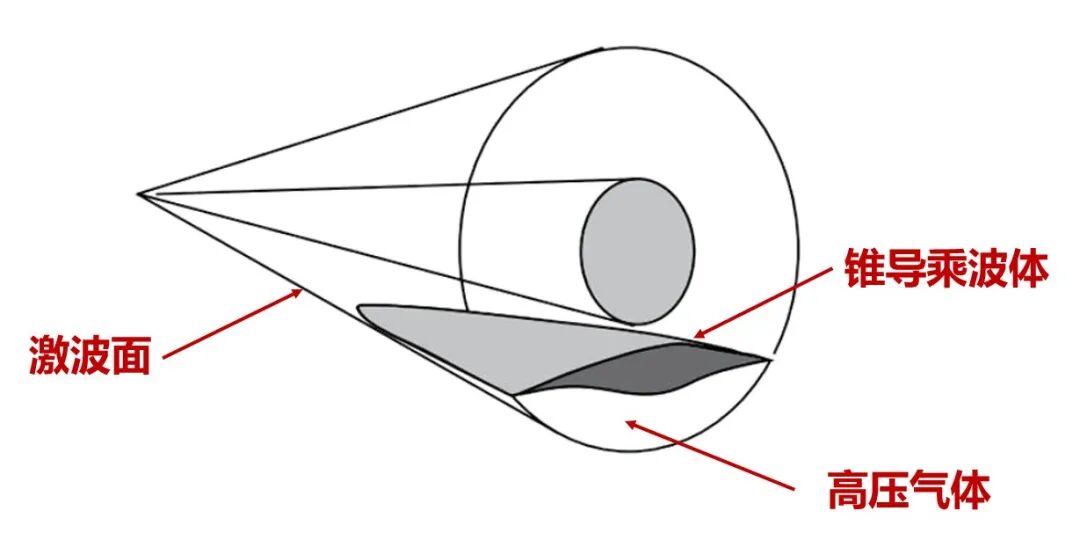

圖9 最常見的乘波體原理示意圖
難道大升力和大容積注定無法同時滿足？針對這一嚴峻的挑戰，中國科學院力學研究所提出了高壓捕獲翼新型高超聲速氣動布局形式[3]，通過巧妙的大容積機體設計將激波引導至“捕獲翼”下方，機體激波在捕獲翼下方反射后產生的高壓氣體就能為飛行器所用，從而大幅提升飛行器的升力。經過風洞試驗考核[4]，該構型在高超聲速空氣動力學性能方面的領先地位已經得到充分驗證，未來或?qū)⒃诠こ虒?shí)踐中取得更大突破。這些設計的核心理念正是“變廢為寶”：讓原本有害的激波，成為我們馴服高超聲速世界的利器。

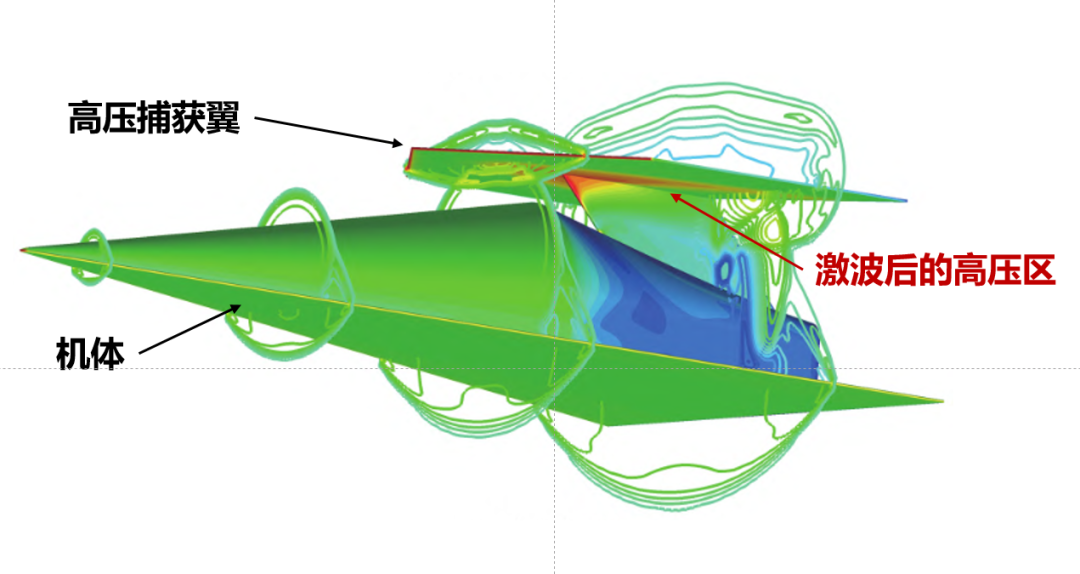

圖10 高壓捕獲翼構型原理示意圖[5]

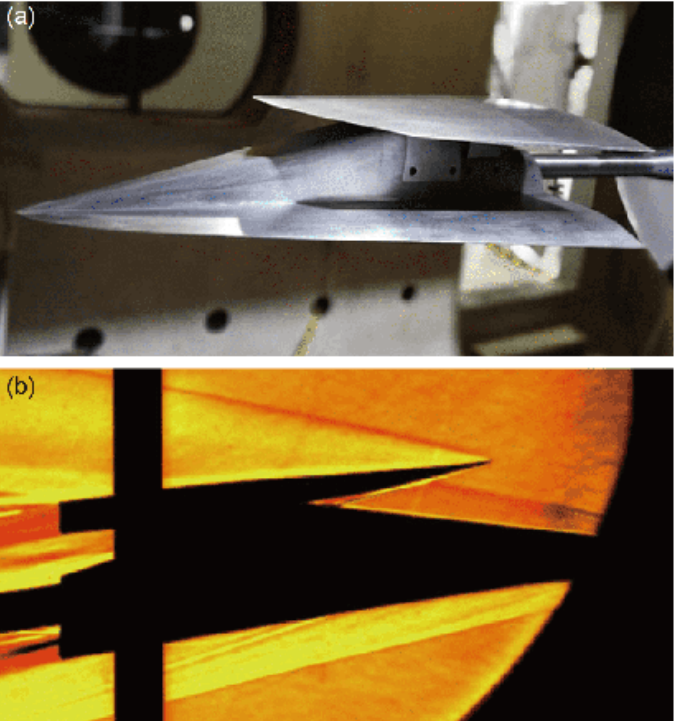

圖11 高壓捕獲翼構型風洞試驗?zāi)Ｐ团c紋影圖[4]
尾聲
激波，是人類在穿越音障、高速飛行中必須面對的空氣“野獸”。但正是因?yàn)樗鼜?qiáng)大、危險、難以馴服，我們才從恐懼中學會尊重，從失敗中學會創造。從最初的燒蝕與解體，到后來的乘波飛行與高壓增升，激波的故事，是一段從毀滅走向掌控的科學傳奇。
就像馴龍一樣，激波曾令我們驚懼，但也終將成為我們的翅膀。
參考文獻
[1] 姜宗林. 高超聲速高焓風洞試驗技術研究進展[J]. 空氣動力學學報, 2019, 37(3): 347-355
[2] NONWEILER T R F.Aerodynamic problems of manned space vehicles[J].Journal of the Royal Aeronautical Society,1959, 63(585):521-528.
[3] CUI K,LI G L,XIAO Y,et al.High-pressure capturing wing configurations[J].AIAA Journal,2017,55(6):1909-1919.
[4] LI G L,CUI K,XU Y Z,et al.Experimental investigation of a hypersonic I-shaped configuration with a waverider compression surface[J].Science China Physics, Mechanics& Astronomy, 2020,63(5):254721.
[5] 常思源,肖堯,李廣利,等.翼反角對高壓捕獲翼構型高超氣動特性的影響[J].航空學報,2023,44(08):127349.
